Rehm Tiger 230 DC Ultra Digital - WIG Schweißgerät mit 17,5 kHz Puls Funktion zum Einschnüren des Lichtbogens.
Egal, ob du Edelstahl, Stahl, Kupfer oder Titan in unterschiedlichsten Materialstärken verarbeiten willst. Der TIGER® kann es!
Der TIGER® liefert erstklassige Qualität, eine perfekte Nahtoptik, was die Nacharbeit dadurch deutlich reduziert. All diese Vorzüge erhältst du in Verbindung mit einer Mobilität, die Ihresgleichen sucht. Mit einem Gewicht von maximal 7,9 kg in der gasgekühlten Ausführung ist der TIGER® das leichteste WIG-Gerät in der REHM - Klasse.
Schweißprozesse
- WIG-DC
- E-Hand
- HYPER.PULS
- HYPER.SPOT
- DUAL.WAVE
Schweißen im Montage- und Wartungsbereich ist um vieles anspruchsvoller. Speziell die Mobilität und die Handhabung des Geräts ist eine der wichtigsten Anforderungen in der Praxis. Durch ein neues, intuitives Bedienkonzept bietet der TIGER® maximale Sicherheit bei der Auswahl der Schweißparameter und damit eine hohe Bedienerfreundlichkeit. Die digitale Anzeige macht es auch einem weniger geübten Schweißer einfach, die richtige Einstellung sicher und schnell vorzunehmen.
Highlights im Überblick
- Vollfarbdisplay: Geschützt durch schlagfeste Kunststoffscheibe
- Brennerkühlung: Gas oder Wasser (W)
- Lüftungssystem: Schützt Innenleben vor Verschmutzung
- Aufbewahrungsschublade: Verschleißteile immer griffbereit
- Jobspeicher: Bis zu 99 Jobs hinterlegbar
- Generatortauglich: Auch bei kleineren Generatoren einsatzfähig
- Robustes Design: Elektronik ist selbst bei Stürzen bis 90 cm optimal geschützt
Robustes Leichtgewicht mit hohem Bedienkomfort
Das leistungsstarke und robuste Leichtgewicht TIGER® digital von REHM überzeugt vom ergonomisch geformten Tragegriff bis zur integrierten Schublade. Nutze den TIGER® Griff zum Transport von Kabel und Schlauchpaket und behalte auf diese Weise immer eine Hand frei. Zeitraubende Wege spart die ins Gehäuse eingebaute Schublade. Sie enthält alle vor Ort erforderlichen Verschleißteile.
Sogar Fallen ist bei diesem robusten Gerät erlaubt. Denn das Gehäuse ist so konzipiert, dass es die entstehenden Aufprallkräfte absorbiert und die Leistungselektronik einen Sturz aus einer Höhe von bis zu 90 Zentimetern schadlos übersteht.
Display und Drehgeber weisen zum Schutz der dahinter liegenden inneren Elektronik einen zuverlässigen Schlagschutz auf. Der gekapselte Elektronikbereich des WIG Inverters optimiert den Schutz der Elektronik zusätzlich und schirmt die empfindlichen elektronischen Bauteile zuverlässig vor staubbelasteter Raumluft ab.
TIGER® digital in zwei Ausbaustufen - HIGH & ULTRA
Das mobile Leichtgewicht gibt es in den Ausbaustufen HIGH und ULTRA. Bereits die Ausbaustufe HIGH ist mit einem hohen Funktionsumfang ausgestattet. Die Variante ULTRA besitzt zusätzliche Features, auf die Sie innerhalb kurzer Zeit ungern verzichten. Dazu zählen beispielsweise die 17,5 kHz HYPER.PULS Technologie sowie die DUAL.WAVE Technologie, individueller Freiraum zur Einstellung von Schweißparametern und 99 zusätzliche Speicherplätze für wiederkehrende Schweißprogramme.
Dies sind die wichtigsten Funktionen, die der WIG Inverter TIGER® für Sie bereithält. Ergänzende Funktionalitäten wie Assist - der Helfer in der Not zum Einstellen des Schweißgeräts erleichtern die Arbeit genauso wie die praktischen Schweißtipps mit umfassenden Informationen zu allen Schweißaufgaben. So erhöhen Sie mit REHM die Sicherheit und die Qualität Ihrer Arbeit zusätzlich.
Die Assist-Funktion des TIGER digital von REHM Welding Technology
- Digitales Vollfarbdisplay mit schlagfester Kunststoffscheibe.
- Selbsterklärende Grafiken zeigen alle Einstellungen auf einen Blick.
- Eine dynamische Grafikanzeige stellt Veränderungen der Schweißparameter dar.
- Übersichtlichkeit - Sie sehen nur, was zum aktuellen Zeitpunkt aktiv ist.
- Vier Schnellspeichertasten zum Abspeichern und Abrufen einzelner Schweißaufgaben.
- Programmspeicher für 100 Programme.
- Einfaches und schnelles Navigieren im ausgewählten Applikationsfeld.
- Auslieferung erfolgt mit vorinstallierten Programmen.

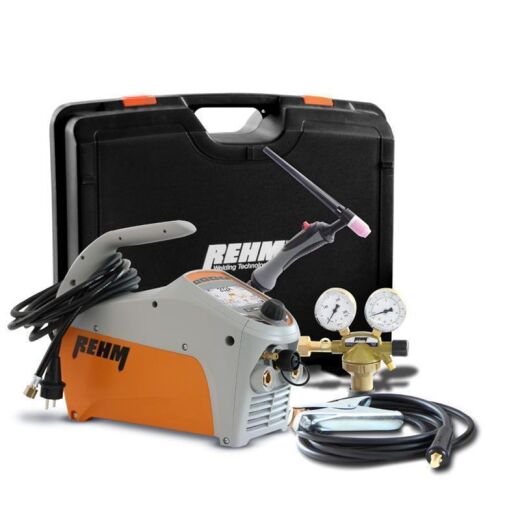

Lieferumfang
- Rehm Tiger 230 DC Ultra digital Stromquelle
- 4 m R TIG 211 WIG Schweißbrenner
- 4 m Massekabel
- Druckminderer
- Kunststoffkoffer mit Doppel-Inlet aus hochwertigem Schaumstoff
- optional mit Wasserkühler (auf Anfrage)
Technische Daten
- Einstellbereich WIG [A] 4-230
- Einschaltdauer (ED) bei Imax. (10 min.) bei 40 °C WIG [%] 40
- Netzanschluss [V] 1 x 230
- Netzfrequenz [Hz] 50/60
- Absicherung (träge) [A] 16
- Brennerkühlung Gas
- Schutzart IP 23 S
- Leistungsfaktor [cos phi] 0,98
- Leistungsaufnahme bei Imax. [kVA] 6,1
- Isolationsklasse F
- Gewicht [kg] 7,5
- Abmessung (LxBxH) [mm] 480 x 160 x 320
GARANTIEBEDINGUNGEN
Alle REHM Schweiß- und Schneidanlagen sind für professionelle und industrielle Anwendungen entworfen und hergestellt, um die maximale Zuverlässigkeit und Qualität, der in der Bedienungsanleitung vorgesehenen und beschriebenen Betriebsbedingungen zu gewährleisten.
REHM (nachfolgend „Hersteller”) gewährt dem Endbenutzer (nachfolgend „Benutzer”) eine Herstellergarantie nach Maßgabe der nachfolgenden Bestimmungen.
GARANTIEDAUER
Die Garantiefrist der Produkte, die ab Kaufdatum berechnet und ausgeliefert werden, ist wie folgt aufgebaut:
5 (fünf) JAHRE GARANTIE für
- Leistungstransformatoren
- Ausgangsdrosseln
3 (drei) JAHRE GARANTIE für
- Schweißgeräte, Kühlaggregate und Fahrwagen
6 (sechs) MONATE GARANTIE für
- erworbene Ersatzteile
- Reparaturen außerhalb des Garantiezeitraums des Produkts
GARANTIEBESCHRÄNKUNGEN
Die vorliegende Garantie gilt nicht für Teile und Komponenten des Produkts, die der Alterung und normalem Verschleiß unterliegen, wie:
- Metallteile und Kunststoffteile, Klebstoffe, Lackierungen und Oberflächenbehandlungen
- Räder
- Steckdosen, Stecker und Anschlusskabel
- Anschlusskabel der Schnittstellen und Fernsteuerungen, die Schaden wie Abrieb, oberflächliche Schnitte, Quetschungen, Verbrennungen und Manipulationen aufweisen
- Schlauchpakete und Verschleißteile der Brenner. Komponenten des Brenners wie Schutzummantelung, Brennerkörper, Kabel und Leitungen, die Schaden wie Abrieb, oberflächliche Schnitte, Quetschungen, Verbrennungen und Manipulationen aufweisen
- einzelne Komponenten des Drahtvorschubsystems, wie Rollen, Getriebe, Lager, Wellen, Buchsen, Drahtführungssysteme
- Zubehör, wie Druckminderer und Durchflussmesser
- Schalter, Umschalter und Fernschalter
- Drahtvorschubmotoren
- Kühlmittelpumpen der Kühlaggregate
- Lüfter
- Magnetventile
- Schnellkupplungen
GARANTIEANSPRUCH
Während des abgedeckten Garantiezeitraums, muss der Benutzer, der diese in Anspruch nehmen möchte, den Hersteller oder den autorisierten Händler, bei dem er das Produkt erworben hat, kontaktieren. Zur Geltendmachung des Garantieanspruchs ist die Vorlage dieser Garantie-Urkunde sowie des Original-Rechnungsbelegs, aus der die Seriennummer des Geräts hervorgehen muss, unabdingbare Voraussetzung. Die Garantie deckt keine Kosten für die Erfassung des Defekts ab, keine direkten und indirekten Reisekosten, keinen Tagesausgleich oder Kosten für Verpflegung und Unterkunft. Erkennt der Hersteller das Vorhandensein von Fehlern oder Abweichungen in den Produkten an, unter der Bedingung, dass die Fehler oder Abweichungen fristgerecht, wie im vorstehenden Absatz beschrieben, gemeldet wurden, bestimmt und organisiert der Hersteller, im Einvernehmen mit dem autorisierten Händler, die Maßnahmen zur schnellen Wiederherstellung der Funktionalität des Produktes, die unter die Gültigkeitsbedingungen der vorliegenden Garantie fallen.
HERSTELLERGARANTIE – BIS ZU 5 JAHREN
REHM GmbH u. Co. KG Schweißtechnik
Ottostraße 2 I 73066 Uhingen I Germany
Tel.: +49 (0) 7161 3007-0
Fax: +49 (0) 7161 3007-20
E-Mail: rehm@rehm-online.de
Internet: www.rehm-online.de
Das defekte Produkt muss zum Sitz des Herstellers oder des autorisierten Händlers gesendet werden, bei dem das Produkt erworben wurde. Die Kosten für Verpackung und Transport sind nicht durch die Garantie abgedeckt. Die Wiederherstellung der Funktionalität des Produktes wird vom Hersteller oder dem autorisierten Händler, bei dem dieses erworben wurde, durch den kostenlosen Austausch und/oder Reparatur der defekten Komponenten, die unter die Gültigkeitsbedingungen der vorliegenden Garantie fallen und ohne weitere Maßnahmen, durchgeführt.
Das dritte und fünfte Jahr der Garantie deckt ausschließlich die Komponenten ab und nicht die erforderlichen Arbeitszeiten (Lohnkosten) zur Reparatur, deren Kosten der Benutzer tragen muss. Die Befriedigung des Anspruchs erfolgt durch die Wiederherstellung der Funktionalität des Produktes. Die Installation von Ersatzteilen für die Wiederherstellung der Funktionalität verlängert in keinem Fall den Garantiezeitraum des Produktes. Ausgebaute Ersatzteile gehen in den Besitz des Herstellers über.
KOSTENERSTATTUNG BEI VERMEINTLICHEM GARANTIEANSPRUCH
Wird der Garantieanspruch vom Benutzer geltend gemacht und stellt sich bei der Prüfung des Produkts heraus, dass keine Defekte vorhanden sind oder die Voraussetzungen des Garantieanspruchs nicht vorliegen, ist der Hersteller oder der autorisierte Händler, der den Eingriff auf Rechnung des Herstellers durchgeführt hat, dazu berechtigt, eine Rückerstattung für die durch die ausgeführte Arbeit entstandenen Kosten zu erheben.
AUSSCHLUSS DER GARANTIE
Die vorliegende Garantie deckt keine Defekte ab, die durch den Verschleiß des Produktes, den unsachgemäßen Gebrauch und durch die Nichtbeachtung der in der Bedienungsanleitung des Produktes aufgeführten Installationsvorschriften und Instandhaltung bedingt sind, wie:
- Nichtbeachtung der Anweisungen für die Installation und Verwendung des Produktes;
- Produkte mit Typenschildern mit entfernter oder unleserlicher Angabe des Modells und der Seriennummer;
- fehlende periodische Instandhaltung, seitens durch den Hersteller autorisiertes Personal, wie es in der Betriebsanweisung vorgegeben ist;
- falscher Anschluss an die Versorgungsquellen des Produktes, Spannungsspitzen außerhalb der Vorgaben (als Beispiel: Beschädigung der Schutzvaristoren);
- falsche Netzspannungen oder falscher Strom Art;
- falsche Inbetriebnahme des Produktes, unzureichende Belüftung oder Behinderung des Luftstroms;
- Beschädigung während dem Transport des Produktes;
- unsachgemäße Benutzung oder falscher Gebrauch des Produktes;
- Eingriffe oder Reparaturen am Produkt durch vom Hersteller nicht autorisiertes Personal;
- Manipulationen oder Änderungen des Produktes;
- Nichtbeachtung der Sicherheitsnormen;
- Schäden, die durch andere Komponenten im Arbeitsumfeld des Produktes entstehen;
- Schäden, die durch Dritte verursacht werden;
- Zufall oder höhere Gewalt (als Beispiel: Blitze, Überspannungen, Brand, Hagel, Hochwasser, usw.).
HAFTUNG DES HERSTELLERS
Die vorliegende Garantie beeinträchtigt nicht die gesetzlichen Gewährleistungsrechte des Benutzers gegenüber dem Händler, bei dem das Produkt erworben wurde. Außerhalb Deutschlands kann es Abweichungen von diesen Garantiebestimmungen geben.
